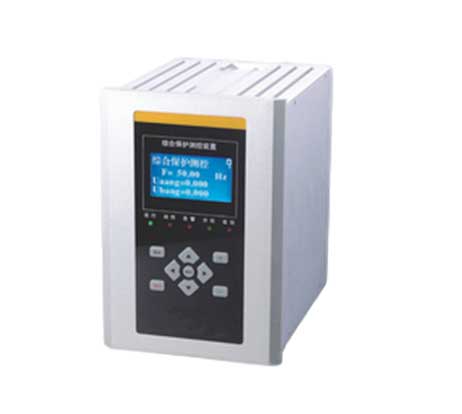

CK-1500 系列微机保护测控装置技术使用手册
2
1.3.4 绝缘性能
1.3.4.1 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V 的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ 。
1.3.4.2 介质强度
在正常试验大气条件下，产品的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，能承受2kV（额定绝缘电压
＞63V）或500V（额定绝缘电压≤63V）、 50Hz的交流试验电压，历时1min，而无击穿或闪络现象。试验过程中任一被试回路施加电压时其余回路等电位互联接地。
1.3.4.3 冲击电压
在正常试验大气条件下，产品的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，能承受冲击电压波形为标准
雷电波，峰值为 1kV（额定绝缘电压≤63V）或 5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。

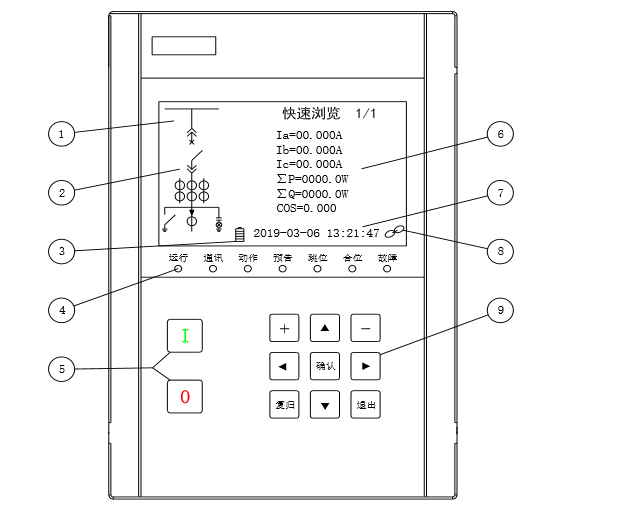

CK-1500 的前面板设计简洁明了、布局合理，符合人机工程设计要求，如图 所示（以 CK-1510 为例，其它型号类似）。
① 4.3 寸彩色液晶显示屏（分辨率为 480*272）
② 模拟接线图
③ 充电指示（满格表示充电完成）
④ 7 个高亮指示灯
⑤ 面板手合、手跳按键
⑥ 装置模拟量信息
⑦ 装置时间信息
⑧ 装置显示 RS485 通讯接口与上位机通讯状态
⑨ 面板操作按键（上、下、左、右、确认、+、-、复归、退出）

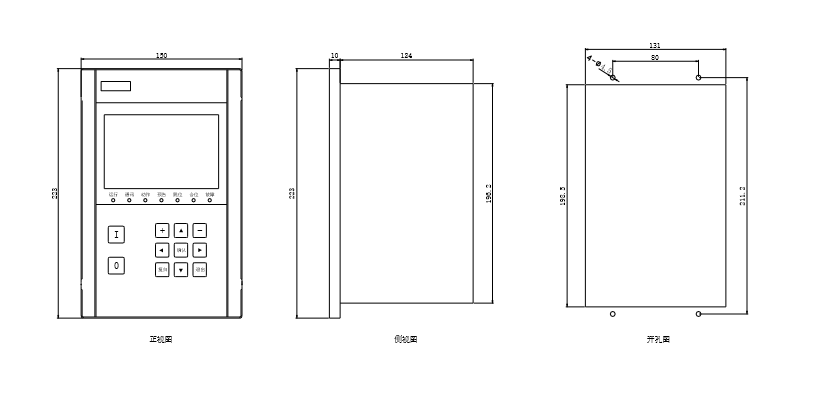

CK-1500安装图
