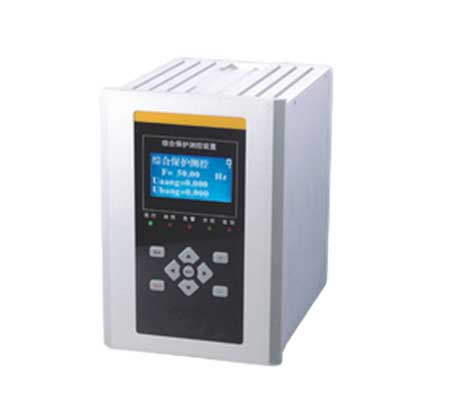

具体功能型号划分
CK-810G 综合保护测控装置 CK-844G 变压器差动保护装置
CK-820G 电容器保护测控装置 CK-850G 电动机差动保护装置
CK-831G 备用电源自投装置 CK-851G 电动机保护测控装置
CK-840G 母线电压保护测控装置 CK-860G PT监测装置
CK-842G 变压器后备保护装置 CK-862G PT并列装置
开入、开出及操作回路
1、外部开入回路：设置有8路外部开入回路，均采用DC220V直接开入方式，装置软件采取了防抖措施，避免了误发信。
2、逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器。
3、操作回路：DC220V或AC220V为操作电源，它由各种操作回路跳闸继电器组成。其中包括了跳闸位置继电器TWJ、合闸位置继电器HWJ、手动跳闸继电器STJ、跳闸保持继电器TBJ、
合闸保持继电器HBJ等。跳闸、合闸保持电流的调整采用自适应方式，范围0.5A—4A，采用此种电路避免了跳合闸参数变化后需更换相应继电器的麻烦。

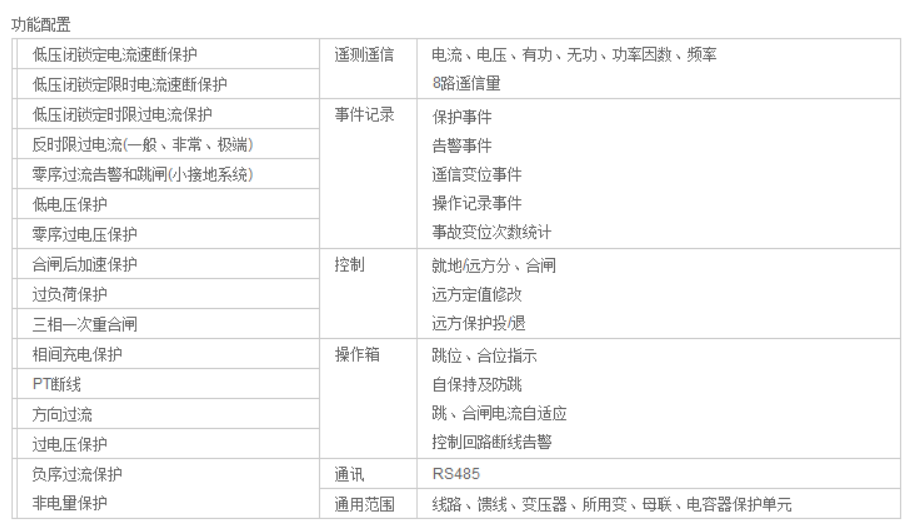

功能概述 1、保护功能 ■速断保护 ■两段式定时限过流保护 ■过负荷告警 ■反时限过负荷 ■零序过流 ■过压保护 ■失压保护 ■零序过压保护 ■PT断线监视 ■非电量保护电压可选三相三线或三相四线 2、测控功能 ■8路遥信开入采集、装置遥信变位、事故要信。 ■正常断路器遥控分合。 ■IA、IB、IC、UA、UB、UC、U0、P、Q、F、COSΦ等模拟量 3、通讯功能 810系列保护测控装置采用RS485总线方式。（数据应用层采用MODBUS通讯协议）
开孔尺寸图
技术指标 1、额定数据 交直流电源： AC/DC:85V-265V 交流电流： 5A或1A（订货时指明） 交流电压： 57.7V或100V（订货时指明） 频率： 50Hz 2、功耗 交流电压回路：<0.5VA/相（额定电压下） 交流电流回路：<0.5VA/相（In=1A）；<1VA/相（In=5A） 直流回路：正常<15W；跳闸<25W 3、遥测量计量等级 电流：0.5级；电压：0.5级 4、遥信分辨率 小 于 2ms 5、 信号输入方式无 源节点
